В ЭВМ применяются три режима ввода/вывода: программно-управляемый ВВ, ВВ по прерываниям и прямой доступ к памяти. Первый из них характеризуется тем, что инициирование и управление ВВ осуществляется программой, выполняемой процессором, а внешние устройства играют сравнительно пассивную роль и сигнализируют только о своем состоянии, в частности, о готовности к операциям ввода/вывода. Во втором режиме ВВ инициируется не процессором, а внешним устройством, генерирующим специальный сигнал прерывания. Реагируя на этот сигнал готовности устройства к передаче данных, процессор передает управление подпрограмме обслуживания устройства, вызвавшего прерывание. Действия, выполняемые этой подпрограммой, определяются пользователем, а непосредственными операциями ВВ управляет процессор. Наконец, в режиме прямого доступа к памяти, который используется, когда пропускной способности процессора недостаточно, действия процессора приостанавливаются, он отключается от системной шины и не участвует в передачах данных между основной памятью и быстродействующим ВУ. Заметим, что во всех вышеуказанных случаях основные действия, выполняемые на системной магистрали ЭВМ, подчиняются двум основным принципам.
1. В процессе взаимодействия любых двух устройств ЭВМ одно из них обязательно выполняет активную, управляющую роль и является задатчиком, второе оказывается управляемым, исполнителем. Чаще всего задатчиком является процессор.
2. Другим важным принципом, заложенным в структуру интерфейса, является принцип квитирования (запроса - ответа): каждый управляющий сигнал, посланный задатчиком, подтверждается сигналом исполнителя. При отсутствии ответного сигнала исполнителя в течение заданного интервала времени формируется так называемый тайм-аут, задатчик фиксирует ошибку обмена и прекращает данную операцию.
Программно-управляемый ввод/вывод
Данный режим характеризуется тем, что все действия по вводу/выводу реализуются командами прикладной программы. Наиболее простыми эти действия оказываются для "всегда готовых" внешних устройств, например индикатора на светодиодах. При необходимости ВВ в соответствующем месте программы используются команды IN или OUT. Такая передача данных называется синхронным или безусловным ВВ.
Однако для большинства ВУ до выполнения операций ВВ надо убедиться в их готовности к обмену, т.е. ВВ является асинхронным. Общее состояние устройства характеризуется флагом готовности READY.
Процессор проверяет флаг готовности с помощью одной или нескольких команд. Если флаг установлен, то инициируются собственно ввод или вывод одного или нескольких слов данных. Когда же флаг сброшен, процессор выполняет цикл из 2-3 команд с повторной проверкой флага READY до тех пор, пока устройство не будет готово к операциям ВВ . Данный цикл называется циклом ожидания готовности ВУ и реализуется в различных процессорах по-разному.
Основной недостаток программного ВВ связан с непроизводительными потерями времени процессора в циклах ожидания. К достоинствам следует отнести простоту его реализации, не требующей дополнительных аппаратных средств.
СИСТЕМЫ ПАРАЛЛЕЛЬНОГО ВВ В МПС, СТРУКТУРНАЯ ОРГАНИЗАЦИЯ ПАРАЛЛЕЛЬНОГО ПРОГРАММИРУЕМОГО АДАПТЕРА.
Функции параллельного интерфейса:
1) Интерпретирующие сигналы адреса и выбора между памятью и портом ввода-вывода.
2) Определить выполнение операции ввода или вывода.
3) Преобразовать форматы данных из //-х форм в последовательную и наоборот.
4) Формирование сигнала запроса прерываний и прямой доступ к памяти.
5) Должен реагировать на сигнал сброса поступающего от центрального процессора.
Периферийное устройство для своей работы требует определенного набора управляемых сигналов протоколов обмена. Если не удовлетворяет требованиям совместимости, то эти периферийные устройства не могут работать.
Через интерфейс структура и принцип работы которой определяется совместимостью компонентов. Для подключения периферийных устройств нужно подключение 2-х модулей, адаптеров и контроллеров. Контроллер имеет дополнительные устройства.
Программируемый параллельный адаптер ВВ55
Интерфейс //-го адаптера позволяет реализовать байтовый обмен центрального процессора с периферийными устройствами (АЦП, цифровые датчики). Можно обеспечить 24 линии, 3 порта.
Может выполняться в разных режимах работы: синхронный обмен, однонаправленный обмен, двунаправленный обмен (асинхронный, полудуплексный).
БИС параллельного интерфейса КР 580ВВ55 предназначена для организации ввода-вывода параллельной информации и позволяет реализовывать большинство известных протоколов обмена по параллельным каналам.
Структурная схема БИС КР 580ВВ55 Управляющее слово
В режиме 0 работают 3 порта 24 линии. В режиме 1 (однонаправленный страбирующий обмен) работают только 2 порта. В режиме 2 (двунаправленный страбирующий обмен) работает только порт А
ОБМЕН ИНФОРМАЦИИ В МПС В ПОСЛЕДОВАТЕЛЬНОМ КОДЕ. АСИНХРОННЫЙ СПОСОБ.
Использование последовательных линий связи для обмена данными с внешними устройствами возлагает на контроллеры ВУ дополнительные по сравнению с контроллерами для параллельного обмена функции. Во-первых, возникает необходимость преобразования формата данных: из параллельного формата, в котором они поступают в контроллер ВУ из системного интерфейса микроЭВМ, в последовательный при передаче в ВУ и из последовательного в параллельный при приеме данных из ВУ. Во-вторых, требуется реализовать соответствующий режиму работы внешнего устройства способ обмена данными: синхронный или асинхронный.
Асинхронный последовательный интерфейс
Организация асинхронного последовательного обмена данными с внешним устройством осложняется тем, что на передающей и приемной стороне последовательной линии связи используются настроенные на одну частоту, но физически разные генераторы тактовых импульсов и, следовательно, общая синхронизация отсутствует.

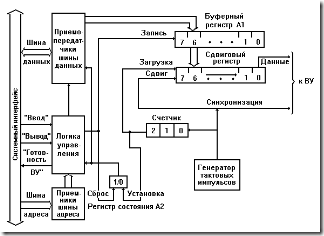

Простейший контроллер для асинхронной передачи данных в ВУ по последовательной линии связи представлен на рис. 3.8. Он предназначен для передачи данных в формате с двумя стоповыми битами.
Рис. 3.8. Контроллер последовательной асинхронной передачи
После передачи очередного байта данных в регистр состояния А2 записывается 1. Единичный выходной сигнал регистра А2 информирует процессор о готовности контроллера к приему следующего байта данных и передаче его по линии связи в ВУ. Этот же сигнал запрещает формирование импульсов со схемы выработки импульсов сдвига - делителя частоты сигналов тактового генератора на 16. Счетчик импульсов сдвига (счетчик по mod 10) находится в нулевом состоянии и его единичный выходной сигнал поступает на вентиль И, подготавливая цепь выработки сигнала загрузки сдвигового регистра.
Процесс передачи байта данных начинается с того, что процессор, выполняя команду "Вывод", выставляет этот байт на шине данных. Одновременно процессор формирует управляющий сигнал системного интерфейса "Вывод", по которому производятся запись передаваемого байта в буферный регистр А1, сброс регистра состояния А2 и формирование на вентиле И сигнала "Загрузка". Передаваемый байт переписывается в разряды 1, ... , 8 сдвигового регистра, в нулевой разряд сдвигового регистра записывается 0 (стартовый бит), а в разряды 9 и 10 - 1 (стоповые биты). Кроме того, снимается сигнал "Сброс" с делителя частоты, он начинает накапливать импульсы генератора тактовой частоты и в момент приема шестнадцатого тактового импульса вырабатывает импульс сдвига.
На выходной линии контроллера "Данные" поддерживается состояние 0 (значение стартового бита) до тех пор, пока не будет выработан первый импульс сдвига. Импульс сдвига изменит состояние счетчика импульсов сдвига и перепишет в нулевой разряд сдвигового регистра первый информационный бит передаваемого байта данных. Состояние, соответствующее значению этого бита, будет поддерживаться на линии "Данные" до следующего импульса сдвига.
Аналогично будут переданы остальные информационные биты, первый стоповый бит и, наконец, второй стоповый бит, при передаче которого счетчик импульсов сдвига снова установится в нулевое состояние. Это приведет к записи 1 в регистр состояния А2. Единичный сигнал с выхода регистра А2 запретит формирование импульсов сдвига, а также информирует процессор о готовности к приему нового байта данных. После завершения передачи очередного кадра (стартового бита, информационного байта и двух стоповых бит) контроллер поддерживает в линии связи уровень логической единицы (значение второго стопового бита).
Обмен данными с ВУ по последовательным линиям связи широко используется в микроЭВМ, особенно в тех случаях, когда не требуется высокой скорости обмена. Вместе с тем применение в них последовательных линий связи с ВУ обусловлено двумя важными причинами. Во-первых, последовательные линии связи просты по своей организации: два провода при симплексной и полудуплексной передаче и максимум четыре - при дуплексной. Во-вторых, в микроЭВМ используются внешние устройства, обмен с которыми необходимо вести в последовательном коде.
